Для соединения арматурных стержней в плоский или пространственный каркас, служащий для усиления бетонных конструкций, существует всего два способа: сварка и вязка. Сварка, обеспечивающая высокую скорость устройства каркаса, имеет ряд недостатков. Она ослабляет сечение арматурных стержней, создает в них локальные напряжения. Кроме того, при сезонных подвижках грунта сварные соединения могут разрушиться. Поэтому в частном строительстве при создании таких ответственных конструкций, как фундамент и плиты перекрытия, применяют вязку арматуры своими руками с использованием специального инструмента и вязальной проволоки.
Способы вязки арматуры при сооружении ленточных и плитных фундаментов
Для связывания арматурных каркасов применяют ручной и механизированный инструмент:
- Простой или реверсивный крючок. Такой инструмент чаще всего применяют в частном строительстве при выполнении небольших объемов работ. Технология вязки арматуры, предназначенной для усиления фундамента, требует определенных навыков. Отрезком проволоки, сложенной вдвое, захватывают место пересечения двух и более стержней. Вязальным крючком, вставленным в петлю, захватывают свободный край. При вращении крючка петля стягивается. Проволочные концы направляют внутрь каркаса.
- Крючок, используемый в качестве насадки шуруповерта. Действие подобного инструмента аналогично описанному выше процессу. Отличие – более высокая скорость работы. Обороты патрона шуруповерта – минимальные. Электрическую дрель для этой цели не используют из-за ее инерционности, не позволяющей определить момент окончания затягивания проволочной петли.
- Вязальный пистолет. Использование этого инструмента обеспечивает самую высокую производительность. Но у пистолета есть и недостатки: высокая стоимость, неудобство использования в сложнодоступных местах (в стесненных условиях эффективен только вязальный крючок), неэкономный расход проволоки.

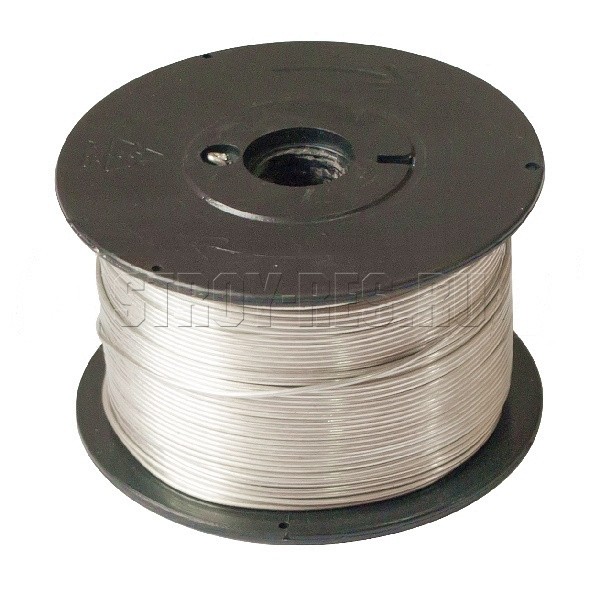

Проволока для вязки
По правилам, установленным стандартами, для вязки арматуры используется отожженная пластичная проволока диаметром 1,0-1,4 мм. Ее конкретная величина определяется диаметром связываемых прутов. Виды отожженной проволоки:
- черная – получают отжигом в воздушной среде;
- светлая – отжиг осуществляется в колпаковых печах в среде инертного газа;
- оцинкованная – самый дорогой вариант, такая продукция имеет коррозионностойкое цинковое покрытие.
Проволока продается в мотках или готовыми отрезками. Наиболее удобный вариант – проволочные изделия с готовой петлей.
При проведении малого объема работ с целью экономии может использоваться металлокорд, который остается после сжигания автомобильных шин.
Нормативы, регламентирующие правильную вязку арматуры для фундамента и других железобетонных конструкций
Указания по устройству арматурных каркасов содержатся в ГОСТе 10922-2012 и СП 52-101-2003. В нормативах показаны типовые схемы вязки арматуры для ленточных и плитных фундаментов на прямых участках и в углах каркаса.
При связывании стержней важным моментом является длина нахлестов, которая регламентируется СНиПом и зависит от диаметра арматурных стержней:
- прутки диаметром 10 мм – минимальный нахлест 30 см;
- 12 мм – 38 см;
- 16 мм – 48 см;
- 18 мм – 58 см;
- 22 мм – 68 см.
Вязка арматуры – важная технологическая операция устройства плитного или ленточного фундамента. При сооружении крупногабаритных тяжелых строений рекомендуется доверить ее профессионалам.
