Содержание статьи:
- Конструктивные виды вышек-тур
- Области применения
- Конструктивные элементы сборно-разборных вышек-тур
- Особенности монтажа разборных вышек-тур
- Нормативные требования к техническим характеристикам вышек-тур
- Основные рекомендации по выбору вышек-тур

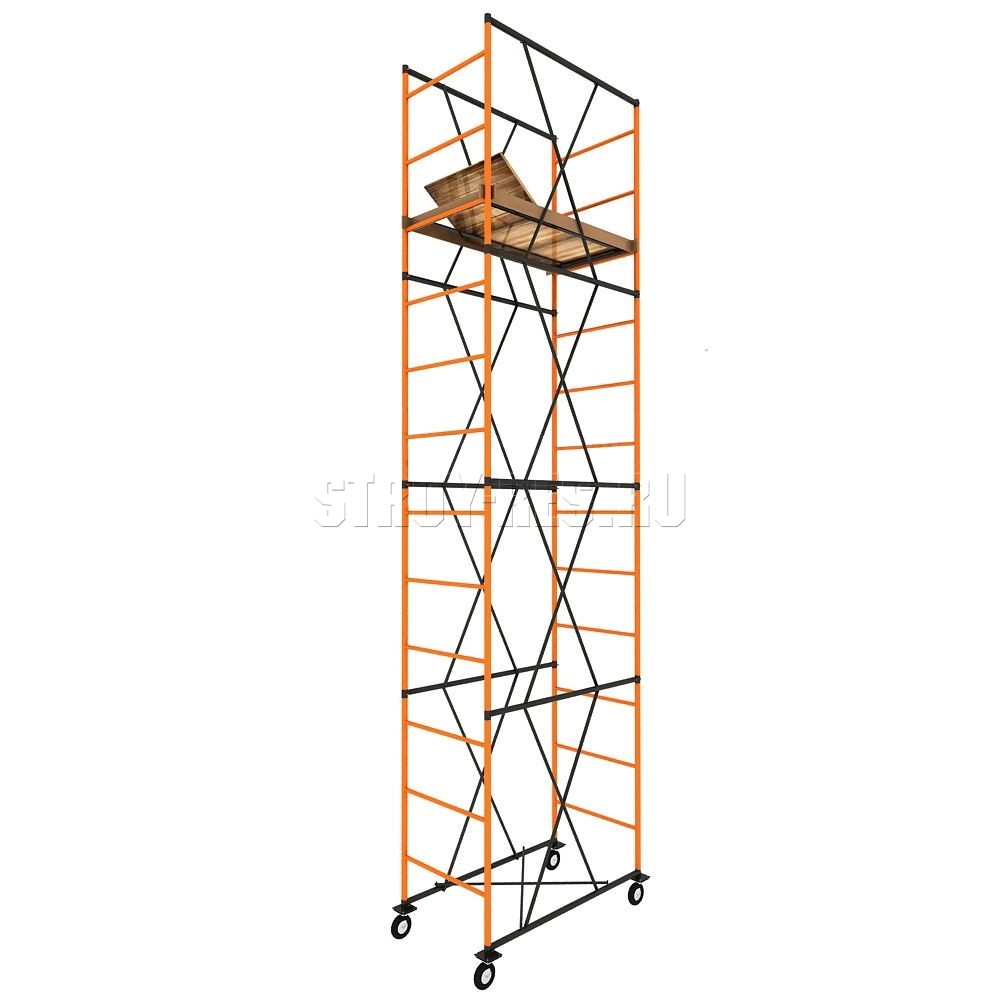

Вышки-туры – передвижные конструкции, предназначенные для выполнения ремонтно-строительных и других работ на высоте. Для изготовления их основных элементов используют сталь или прочные алюминиевые сплавы. Конструкция называется турой благодаря тому, что визуально она выглядит как башня-тура, входящая в средние века в архитектурный ансамбль крепостных стен.
Конструктивные виды вышек-тур
В зависимости от конструкции это оборудование бывает сборно-разборным, телескопическим, мобильным.
Сборно-разборные конструкции
Такие вышки-туры в разобранном виде представляют собой набор стоек, поперечных и наклонных балок, креплений. Сборно-разборное оборудование удобно для хранения и перевозки, поскольку не требует привлечения крупногабаритной техники. Их можно монтировать в стесненных условиях, в которых невозможно установить монолитные модели.
Телескопические
Телескопические вышки-туры представляют собой монолитное основание с вертикальными стойками и рабочей площадкой, которая поднимается на требуемую высоту с помощью ручных механизмов. Обычно это компактная конструкция, на которой могут находиться 1-2 человека. Как правило, она используется для проведения ремонтно-строительных и монтажных работ внутри помещений. Часто применяется в театрах, выставочных залах и других объектах общественного назначения.
Мобильные
Эти модели имеют колесную базу с регулировочными винтами, которые позволяют ровно установить оборудование на базовый блок. В зависимости от конструкции могут перемещаться в двух направлениях или имеют возможность разворота на 360°. Вышки-туры, способные поворачиваться на нужный угол, удобны для использования в помещениях сложной конфигурации. После установки конструкции в оптимальное положение ее фиксируют с помощью винтовых упоров, опор, домкратов, закрепляют на строительной конструкции.
Области применения
Вышки-туры различных конструкций используются для следующих целей:
- облицовка и ремонт фасадов зданий;
- реставрация и очистка памятников;
- монтажные и ремонтные работы внутри помещений;
- ведение кладочных работ;
- подъем материалов на нужный уровень в складских и производственных помещениях;
- установка наружной рекламной продукции.
Конструктивные элементы сборно-разборных вышек-тур
В устройство сборных моделей входят следующие основные элементы:
- Основание, состоящее из металлической рамы. Для его усиления используются ребра жесткости. Основание может быть оснащено колесами, опорами и дополнительными упорами. Литые колеса обеспечивают простое перемещение конструкции, предотвращает скольжение. Для повышения безопасности работников колеса оснащаются тормозными элементами. Опоры могут быть регулируемыми и нерегулируемыми.
- Вертикально расположенные рамы, образующие «этажи». Они состоят из продольных и поперечных труб или балок, диагональных ребер жесткости.
- Настил. На этой верхней площадке размещаются работники, материалы, строительный инструмент.
- Поручни, маршевые рамы с лестницами. Обеспечивают удобные и безопасные доступ к месту работы и сам рабочий процесс.
- Винтовые домкраты. Применяются для регулирования опор.
Особенности монтажа разборных вышек-тур
Для фиксации отдельных элементов и секций используются следующие крепежные элементы:
- хомутовые крепления – состоят из хомута и винтовой стяжки;
- втулочное крепление – для соединения смежных элементов используются соединительные муфты;
- клиновые замки – состоят из опорного фланца, скобы, распорного клина, специального фиксатора, препятствующего самопроизвольному выпадению клина;
- штыревое крепление – в его состав выходят Г-образный крюк и трубчатый патрубок.
При монтаже вышек-тур небольшой и средней высоты чаще всего применяется хомутовое крепление. Но для высоких конструкций его используют только после тщательной проверки состояния крепежа.
Для высоких вышек подходит втулочное крепление. Клиновые замки сложны в эксплуатации, поэтому их применяют только в случае редкой сборки/разборки конструкции. Для моделей с невысокой грузоподъемностью часто используется штыревое крепление.
Нормативные требования к техническим характеристикам вышек-тур
Производство этих конструкций регламентирует ГОСТ 24258-88, который предъявляет следующие требования:
- в металлических элементах должны быть зачищены острые кромки, стальные модели – окрашены или оцинкованы;
- оборудование, высота которого превышает 1,3 м, необходимо оснащать стационарными или съемными перилами;
- все соединительные узлы необходимо дополнять фиксирующими элементами, препятствующими самопроизвольному отсоединению элементов.
Основные рекомендации по выбору вышек-тур
При выборе подходящего вида вышек-тур учитывают размеры, материал, грузоподъемность.
Высота
Существует несколько вариантов высоты:
- Рабочая. Это высота, на которой работник может осуществлять ремонтно-строительные или монтажные работы.
- До настила. Максимальная точка, на которую можно поднять настил.
- Высота вышки. Габаритная высота всего сооружения с максимально поднятым настилом.
Общая высота у разных видов вышек-тур колеблется в пределах 3-21 м. Модели высотой более 5 м нуждаются в дополнительных стабилизаторах, самые высокие – в фиксации к стене.
Грузоподъемность
Грузоподъемность и размеры настила выбирают в зависимости оттого, сколько человек будет работать на вышке и какие грузы они будут поднимать наверх. При расчете необходимой грузоподъемности учитывают не только статические, но и динамические нагрузки, например, от работающего строительного инструмента.
Материал, используемый для изготовления вышки
При производстве этого оборудования используется сталь или современные высокопрочные алюминиевые сплавы. Стальные вышки-туры отличаются высокой несущей способностью, что позволяет применять их для подъема наверх нескольких рабочих и/или тяжелых материалов и оборудования. Для облегчения конструкции в качестве вертикальных, горизонтальных и диагональных элементов используют не прокат со сплошным сечением, а круглые или профильные трубы. Стальные конструкции окрашивают порошковыми составами, образующими при нагреве на поверхности прочную и долговечную пленку, для которой характерно прочное сцепление с металлом. Еще один вариант повышения коррозионной стойкости – цинкование.
Алюминиевые вышки-туры, по сравнению со стальными, гораздо легче, но стоят дороже и обладают меньшей несущей способностью. Их преимущества: высокая мобильность, простота сборки, хорошая коррозионная стойкость.
Наличие стабилизаторов
Комплект стабилизаторов – угловых опор – не предусмотрен в базовом комплекте, и его необходимо приобретать отдельно. Для оборудования высотой более пяти метров наличие стабилизирующих опор обязательно. Эти элементы безопасности повышают устойчивость моделей в несколько раз.
Строительные вышки-туры благодаря мобильности и относительно невысокой стоимости – оптимальный вариант при проведении небольших объемов ремонтно-строительных, монтажных работ, для обслуживания складских территорий.
