Правильная установка консолей для фасадных подъемников-люлек

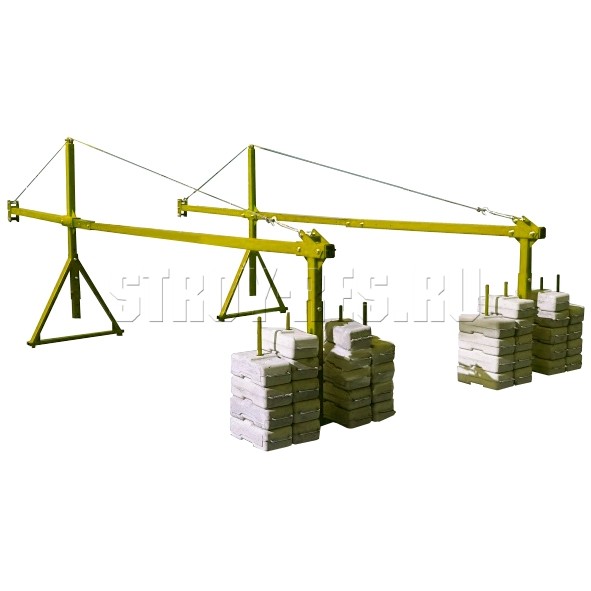

Консоль для подвесной люльки – несущая конструкция, которая монтируется на крыше здания. Она представляет собой стальной каркас, в состав которого входят балочные и опорные элементы, кронштейны, соединительные муфты и зажимы. В системе предусматриваются контргрузы, масса которых подбирается в зависимости от предполагаемых нагрузок. От надежности закрепления конструкции во многом зависит безопасность применения грузоподъемного оборудования. Консоль собирают и монтируют с соблюдением требований нормативной документации, фактических условий эксплуатации, запланированных нагрузок. Техническое состояние основного оборудования и дополнительной оснастки регулярно контролируют сотрудники «Ростехнадзора» и представители других проверяющих структур.

Содержание статьи:

• Основные требования к монтажу консолей для фасадных люлек
• Как следует крепить консоли для подвесных люлек
• Рекомендации по монтажу и эксплуатации консолей для люлек ZLP
• Расчет геометрических параметров для подвешивания консоли

Основные требования к монтажу консолей для фасадных люлек

Консоль люльки монтируют в соответствии с технологическими картами и ППР, в которых определяются:

• на каком участке крыши может устанавливаться опорная конструкция;
• размер выноса передних балок;
• масса контргрузов, соответствующая запланированным усилиям.

Порядок сборки и монтажа консоли всегда одинаковый и не зависит от конкретных эксплуатационных условий. Описанные требования к установке консолей фасадных подъемников соответствуют нормативам Ростехнадзора.

Как следует крепить консоли для подвесных люлек

Сборку и монтаж выполняют в несколько этапов:

1. На крыше устанавливают две пары вертикальных стоек (переднюю и заднюю). Дистанция между передними и задними стойками должна обеспечивать правильное натяжение тросов, на которые подвешивают фасадный подъемник.
2. На опорах закрепляют балки, которые располагаются над парапетом или ограждением крыши. В стандартном варианте балки устанавливают перпендикулярно фасаду и парапету. Угол между фасадом и балками может отличаться от прямого. Но в этом случае грузоподъемность оборудования снижается, а вероятность бокового опрокидывания конструкции повышается, что требует обустройства дополнительных креплений.
3. Консоль надежно фиксируют к несущим конструктивам строения.
4. На стальном каркасе монтируют кронштейны, с помощью которых закрепляют рабочий и страховочный тросы, стяжной канат.
5. Устанавливают противовесы на удаленном от края участке крыши. Комплект контргрузов весит больше, чем наибольшая масса груженой люльки. Противовесы надежно фиксируют на стальной раме. Рядом с ними устанавливают табличку, на которой указывают массу контргрузов и требование не производить с ними никаких действий.

6. Перед началом смены следует проводить визуальный осмотр креплений, канатов и контргрузов на предмет износа или деформации.

Правильный монтаж консолей для подъемников ZLP гарантирует безопасность и надёжность работы фасадного подъёмника.

Рекомендации по монтажу и эксплуатации консолей для люлек ZLP

При монтаже консолей необходимо соблюдать требования, выполнение которых контролируют специалисты Ростехнадзора при проверках:

• Применение болтовых соединений при соединении элементов консоли. В каждом соединении присутствует не менее двух болтов, имеющих защиту от раскручивания. Такой защитой служат контргайки, гроверные шайбы, шплинты. При монтаже рекомендуется использовать болты прочности не ниже класса 8.8, чтобы обеспечить надёжность крепления.
• Установка зажимов на равной дистанции друг от друга. Зажимы должны быть ориентированы в одну сторону. Дистанция между зажимами и расстояние от последнего до свободного конца каната равны 50-60 мм при диаметре канатов 83 мм. Чем больше сечение каната, тем больше расстояние между зажимами.
• Использование контргрузов, не имеющих механических дефектов. Контргрузы перед монтажом необходимо проверить на наличие трещин, деформаций и других дефектов, которые могут снизить их надёжность. Каждый груз маркируют с указанием его массы.
• Правильный монтаж контргрузов. Они должны закрепляться таким образом, чтобы их опрокидывание было исключено.

Внимание! Запрещается опирать консоли для подвесных люлек на крыши, нагрузочная способность которых составляет менее 1500 кг/м². Коэффициент безопасности встроенных в крышу деталей, если они используются в качестве опоры для подвесного механизма, должен быть равен 3 или более.

Оборудование нельзя применять в следующих случаях:

• при расположении консоли для строительной люльки на расстоянии от высоковольтной линии менее 10 м;
• при неблагоприятных погодных условиях: сильном ветре (скорость более 8,3 м/с), тумане, дожде, снеге и гололедице;
• если контргрузы не закреплены, не опираются на конструкцию крыши, неравномерно расположены внутри рамы.
• при температуре ниже минус 20°С работа подъёмника должна быть прекращена. После повышения температуры письменное разрешение на пуск подъёмника в работу должно выдаваться инженерно-техническим работником по надзору за безопасной эксплуатацией подъёмника, после личного осмотра, с записью в вахтенном журнале подъёмника.
• в случае, когда подъёмник находился при температуре ниже минус 40°С и после повышения температуры, письменное разрешение на пуск подъёмника в работу должно выдаваться после его обследования.

Внимание! При температуре окружающей среды выше 35° и уровне более 1000 м относительно уровня моря грузоподъёмность подъёмника должна быть снижена на 20%.

Расчет геометрических параметров для подвешивания консоли

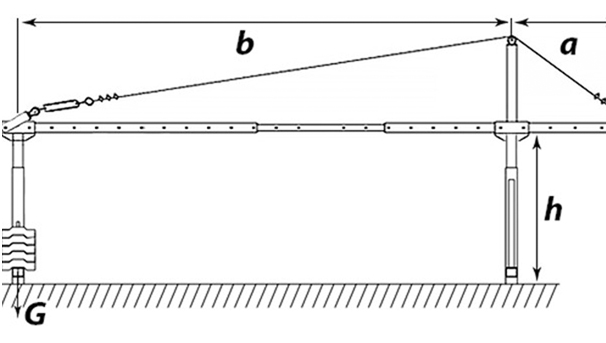

Консоли для люлек ZLP и фасадных подъемников других брендов должны иметь коэффициент опрокидывания 2 и более. Этот параметр рассчитывают по следующей формуле:

К=G*b/(F*a), в которой:

• K – коэффициент защиты от опрокидывания;
• G – масса противовеса, кг;
• b – дистанция между передней и задней стойками;
• F – суммарная масса всех нагрузок (люльки, лебедок, предохранительной блокировки, тросов с пригрузами, кабеля, номинального груза, давления ветра);
• a – расстояние между передней и задней опорами.

Таблица зависимости между основными параметрами консоли

Если коэффициент опрокидывания равен 2 и более, можно приступать к эксплуатации фасадного подъемника. Если K меньше 2, увеличивают массу противовеса, расстояние между передней и задней стойками, уменьшают вылет консоли и массу поднимаемого груза.
