Принцип работы рычажной тали

Содержание статьи:

• Преимущества и недостатки применения рычажных талей
• Устройство рычажных талей
• Принцип работы рычажной тали
• Как безопасно пользоваться ручной рычажной талью – основные правила
• Области применения талей рычажного типа

Ручные рычажные тали – конструктивно несложное, но удобное и эффективное оборудование, предназначенное для механизации подъема-опускания груза. Может использоваться для подтягивания и фиксации груза. Его применение экономит время и сокращает трудозатраты, повышает безопасность людей и материальных ценностей. Ручные рычажные тали разных моделей нужны для перемещения грузов в частных гаражах и ангарах, на СТО, промышленных предприятиях и строительных площадках.

Преимущества и недостатки применения рычажных талей

• Компактность. Тали удобно использовать даже на ограниченных пространствах. У оператора всегда остается место для маневра.
• Бюджетность. Компактные ручные рычажные инструменты стоят гораздо дешевле, чем габаритное оборудование, управляемое с помощью автоматики.
• Универсальность. Оборудование может использоваться для перемещения как относительно легких, так и тяжелых грузов.
• Безопасность. Конструкция качественных ручных талей полностью соответствует стандартам безопасности. В устройстве присутствуют механизмы, которые не допускают самопроизвольного опускания груза.

Главное преимущество оборудования – возможность перемещения грузов в горизонтальной плоскости. Ручные цепные тали такой возможности не предоставляют. Подтягивать груз в горизонтальном направлении можно только после того, как он будет поднят на высоту от 0,5 м.

Минусы этого технического решения:

• если балка, к которой закреплен верхний крюк устройства, находится высоко, оператору придется воспользоваться лестницей;
• возможны варианты, когда нельзя выполнять полные обороты рычага, а подъем маятниковыми движениями замедляет выполнение работ.

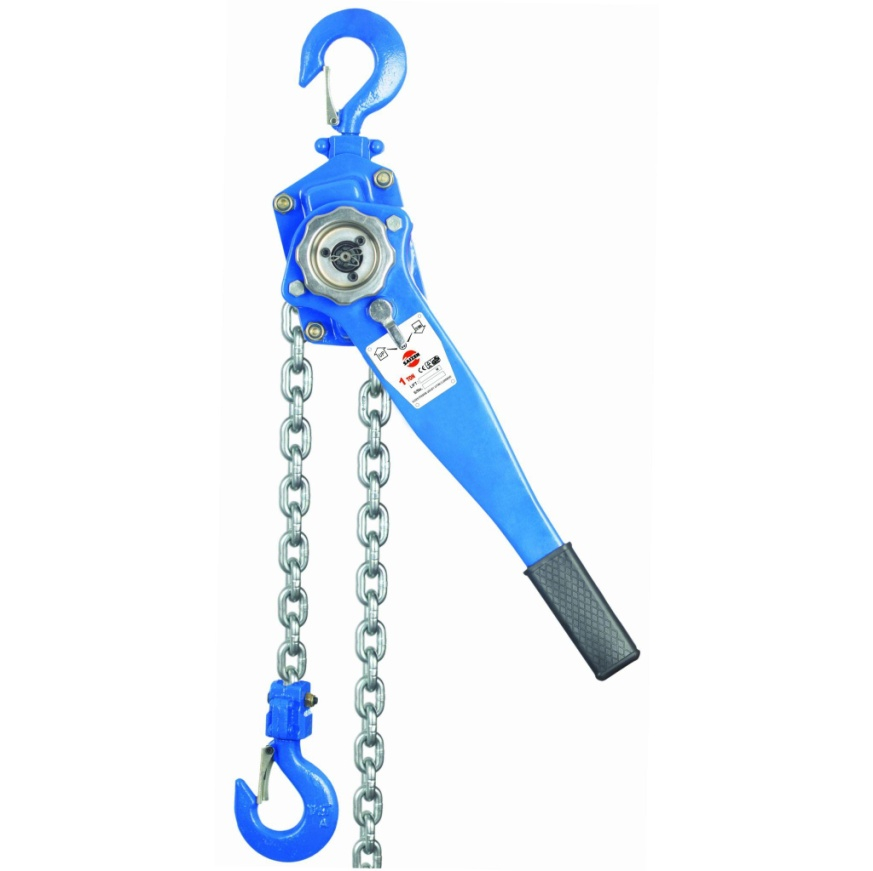

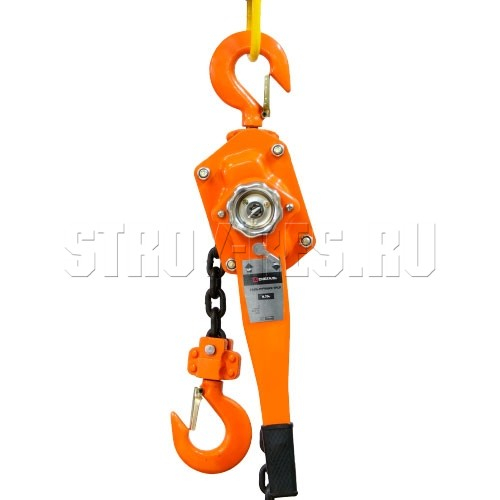

Устройство рычажных талей

В конструкцию ручных талей рычажного типа входят следующие основные компоненты:

• силовые щеки – 2 штуки;
• двухступенчатый цилиндрический редуктор с зубчатыми шестернями;
• автоматический дисковый тормоз;
• грузовая цепь длиной до 20 м, предназначенная для подъема груза;
• крюк для подвешивания оборудования на балке или других конструкциях;
• крюк с карабином для подвешивания груза (может быть разных форм и размеров в зависимости от характеристик груза).

Круглозвенные грузовые цепи изготавливаются сваркой звеньев, изготовленных из термически обработанных сталей.

Принцип работы рычажной тали

Работа оборудования основывается на многократном увеличении поднимающей силы благодаря чередованию движения рычагов.

Как работает рычажная таль:

1. Для подъема/опускания груза оператор перемещает рычаг на позиции «Вверх» или «Вниз».
2. При провисании цепи применяется рукоятка свободного хода.
3. Тормозной механизм обеспечивает удержание груза в любом положении.

Подъемный блок соединен с верхним крюком шарнирно, что обеспечивает возможность свободного вращения на 360° при полной загрузке.

Как безопасно пользоваться ручной рычажной талью – основные правила

Для обеспечения безопасной эксплуатации оборудования необходимо соблюдать следующие правила:

• Перед использованием устройства оператор должен изучить руководство по эксплуатации, разработанное производителем.
• Конкретные задачи должны соответствовать ограничениям по грузоподъемности и допустимой высоте подъема.
• Груз на нижнем крюке должен быть прочно и надежно зафиксирован. Неправильное крепление может стать причиной его падения.
• Перед началом эксплуатации оператор должен убедиться, что окружающая обстановка соответствует нормативным требованиям, случайные контакты с препятствиями и нахождение людей под грузом необходимо исключить.
• Для подъема грузов должны использоваться стропы, соответствующие массе груза и углу наклона ветвей.
• Работать с мелкоштучными предметами можно только при условии их упаковки в тару, из которой предметы не могут выпасть.
• В перерывах и после завершения работ груз не должен оставаться в подвешенном состоянии.

При работе с талью запрещено:

• использовать грузовую цепь в качестве петлевого захвата;
• ремонтировать цепь в том случае, если она вмонтирована в устройство;
• увеличивать силу воздействия на рычаг с помощью приспособлений, которые не предусмотрены производителем;
• поднимать грузы, масса которых превышает величину, рекомендованную производителем;
• поднимать людей;
• применять цепь, на время снятую с оборудования, для выполнения других операций;
• осуществлять мероприятия по обслуживанию и ремонту при наличии подвешенного груза.

Области применения талей рычажного типа

Благодаря компактным габаритам, надежности, эффективности подъема/опускания грузов оборудование применяется в целом ряде отраслей:

• Строительство. Подъем и перемещение стройматериалов, готовых конструкций, оборудования, инструментов.
• Промышленные предприятия. Перемещение и позиционирование конструкций для проведения их обслуживания, ремонта, сборки/разборки.
• Автомобильная индустрия. Подъем, перемещение, фиксация узлов автомобилей в СТО и производственных цехах.
• Складское хозяйство. Укладка и снятие тары со стеллажей. Особенно удобны рычажные тали при обслуживании малогабаритных складских площадей.
• Культурные мероприятия. Установка/демонтаж сценического оборудования, различных конструкций.

Ручные рычажные тали могут использоваться при ведении ремонта и строительства на индивидуальных участках, для подъема тяжелых предметов и конструкций.
